YY(Q)W型燃油燃氣導熱油爐是一種新型的供熱設備，以油或氣做燃料，以導熱油為傳導介質，利用循環油泵，強制導熱油進行液相循環，將熱能輸送給用熱設備后再返回加熱爐重新加熱，具有低溫、高壓的工作特性。另外，它還可以根據客戶要求，同時輸出兩種或更多不同溫度的導熱油，因此，被廣泛的應用于石油、化工、紡織、印染、塑料、食品等行業，并得到廣大客戶的一致信賴與認可。

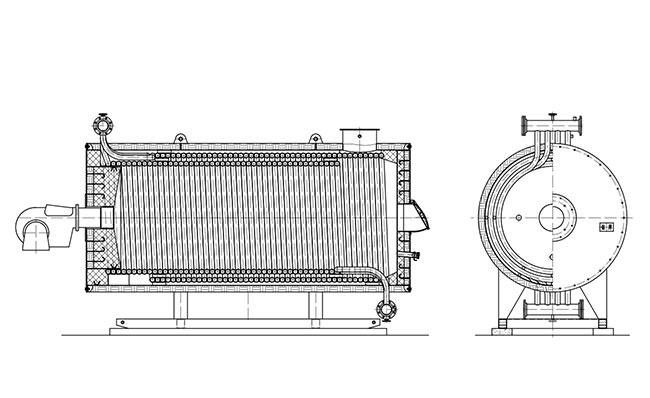

YY(Q)W型燃油燃氣導熱油爐采用臥式三回程結構，受熱面主要由內盤管組成的輻射受熱面和中、外盤管與內盤管組成的對流受熱面組成，結構非常緊湊。燃料在燃燒室內燃燒并放熱，受熱面吸收大部分熱量后，煙氣進入對流受熱面并進行換熱，**后由引風機將煙氣送**煙囪直**排入大氣。此鍋爐的系統利用率高，運行維修方便，控制系統完善，而且節能、環保、安全，是目前理想供熱設備的**
性能優勢
2、獲得低壓高溫熱介質，供熱均勻，調節方便，可以滿足精確的工藝溫度的要求。
3、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
4、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。
5、大直徑燃燒室：鍋爐燃燒室由大直徑盤管組成，燃料燃燒空間足，燃燒完全，熱效率高。
6、盤管設計：爐體內、外螺旋盤管采用多頭、小管徑鋼管制成，盤管的熱膨脹性能好、應力低、安全可靠。
7、流程設計：煙氣三回程，介質流經內外盤管，流速均勻，運行安全、穩定。
8、出力足：受熱面布置合理，面積大，傳熱效果好，效率高、出力穩定充足。
9、煙箱密封獨特：爐蓋采用整體結構，多級迷宮式密封，密封工藝和材料特制，壓縮性好，完全隔阻煙氣的泄露，可重復使用。
10、自動控制措施完善：(1)精確控制出油溫度;(2)對介質溫度、壓力及超煙等設置多重控制保護，確保運行安全可靠。
11、自動控制水平**：鍋爐控制器采用西門子/德力西電器元件，性能可靠。實現人機對話和遠程控制功能。
技術參數
數據型號參數 YY(Q)W-300Y(Q)(25) YY(Q)W-350Y(Q)(35) YY(Q)W-600Y(Q)(50) YY(Q)W-900Y(Q)(75) YY(Q)W-1200Y(Q)(100) YY(Q)W-1500Y(Q)(125) YY(Q)W-1800Y(Q)(150) YY(Q)W-2400Y(Q)(200) YY(Q)W-3000Y(Q)(250) YY(Q)W-3500Y(Q)(300) YY(Q)W-4000Y(Q)(350) YY(Q)W-4600Y(Q)(400) YY(Q)W-6000Y(Q)(500) YY(Q)W-7100Y(Q)(600) 額定熱功率（KW） 300 350 600 900 1200 1500 1800 2400 3000 3500 4000 4600 6000 7100 熱效率（%） >90 設計工作壓力（MPa） 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1 介質高溫度（℃） 320 爐內容油量（m3） 0.21 0.25 0.28 0.44 0.7 1.0 1.48 2.2 3.5 4.7 5.7 7.2 8.5 9.5 循環油量（m3/h） 40 40 60 80 100 100 150 200 200 250 250 250 300 300 配管連接口徑（DN） 100 100 100 100 125 125 125 150 150 200 200 200 250 250 全套系統裝機容量（KW） 17 17 27 40 40 42 45 70 70 85 85 85 100 100 外型尺寸（mm） A 1016 1016 1216 1416 1716 1716 2000 2000 2320 2500 2520 3080 3220 3400 L1 2050 2350 3050 3290 3300 3900 4400 5100 5300 6000 6200 6400 8000 8400 L2 2650 3000 3550 3800 4065 4665 4900 5900 6200 6900 7200 7400 9000 9400 L3 300 300 250 250 300 300 350 350 350 400 400 450 450 450 L4 500 500 350 370 600 620 400 650 700 700 700 750 750 750 H1 900 900900 1000 1350 1350 1500 1500 1700 1700 1700 1800 2000 2400 2600 H2 750 750 920 1010 1100 1100 1200 1300 1450 1450 1550 1760 1800 1852 H3 700 700 820 930 1100 1050 1250 1200 1400 1400 1500 1700 1800 1900 H4 650 650 810 900 950 950 1100 1100 1300 1300 1400 1600 1800 1890 設備總重（Kg） 1750 1950 3580 4290 4900 5450 6550 11400 14600 16600 25000 28200 30760 35340 基本尺寸（mm） 890 1190 1750 1770 2000 2470 2620 3700 3900 4600 4820 5000 6600 7000 1150 1450 2000 2100 2300 2750 3450 4000 4200 4900 5100 5300 6900 7300 700 700 720 880 1150 1150 1120 1300 1500 1500 1600 1800 2200 2400 1100 1100 900 1100 1550 1510 1600 1700 1900 1900 2000 2200 2600 2500 450 450 450 450 450 450 450 450 450 450 450 450 450 450
工作原理
